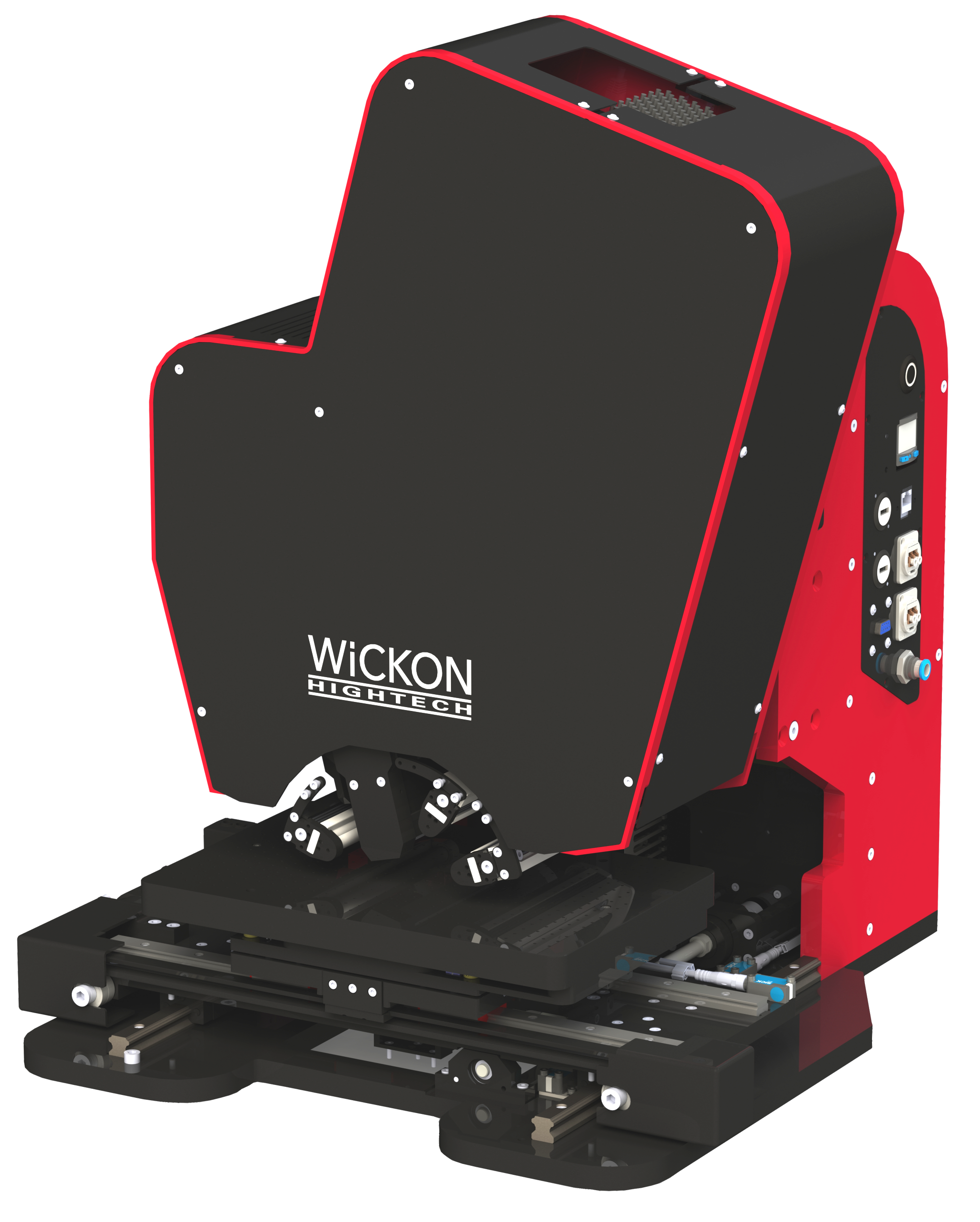

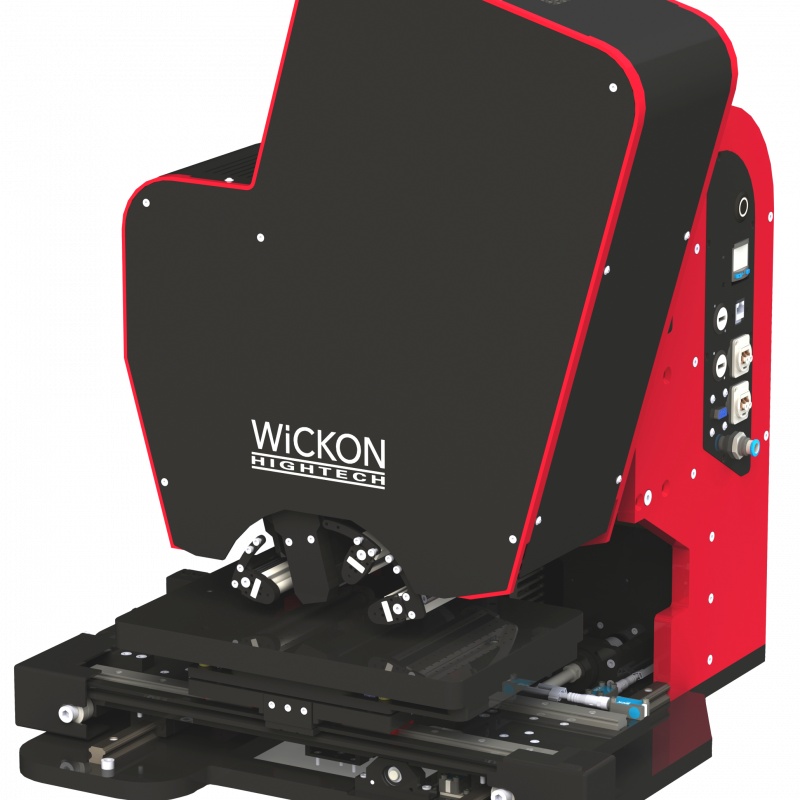

SPEEDFilm

AVI-System für die 2D-Substratinspektion und Vermessung

Das System eignet sich durch die innovative Lichttechnologie hervorragend zur 2D-Inspektion von nassen oder getrockneten Lotpasten und -Strukturen. Es liefert wertvolle Informationen über die Qualität des Druckprozesses und trägt dadurch nachhaltig zu seiner Optimierung bei.

Mehrwerte

Tisch-, Inline-Inspektionssysteme und Offline-Modelle, Integration in bestehende Anlagen (z.  Transportmodul, Drucker etc.)
Schnellste Taktzeiten: Bis zu 300 cm²/s
Genauigkeit: Bis zu 3 µm, Wiederholgenauigkeit Grauwerte: ± 1 µm @ 4 Sigma, pro Kanal

Innovative, patentierte Lichttechnologie
Beleuchtung: Diffuses Licht (homogene Ausleuchtung), Auflicht (strukturelle Veränderungen), Durchlicht (Kontrast), Lasertriangulation (ermöglicht Inline-Schichtdickenmessungen)

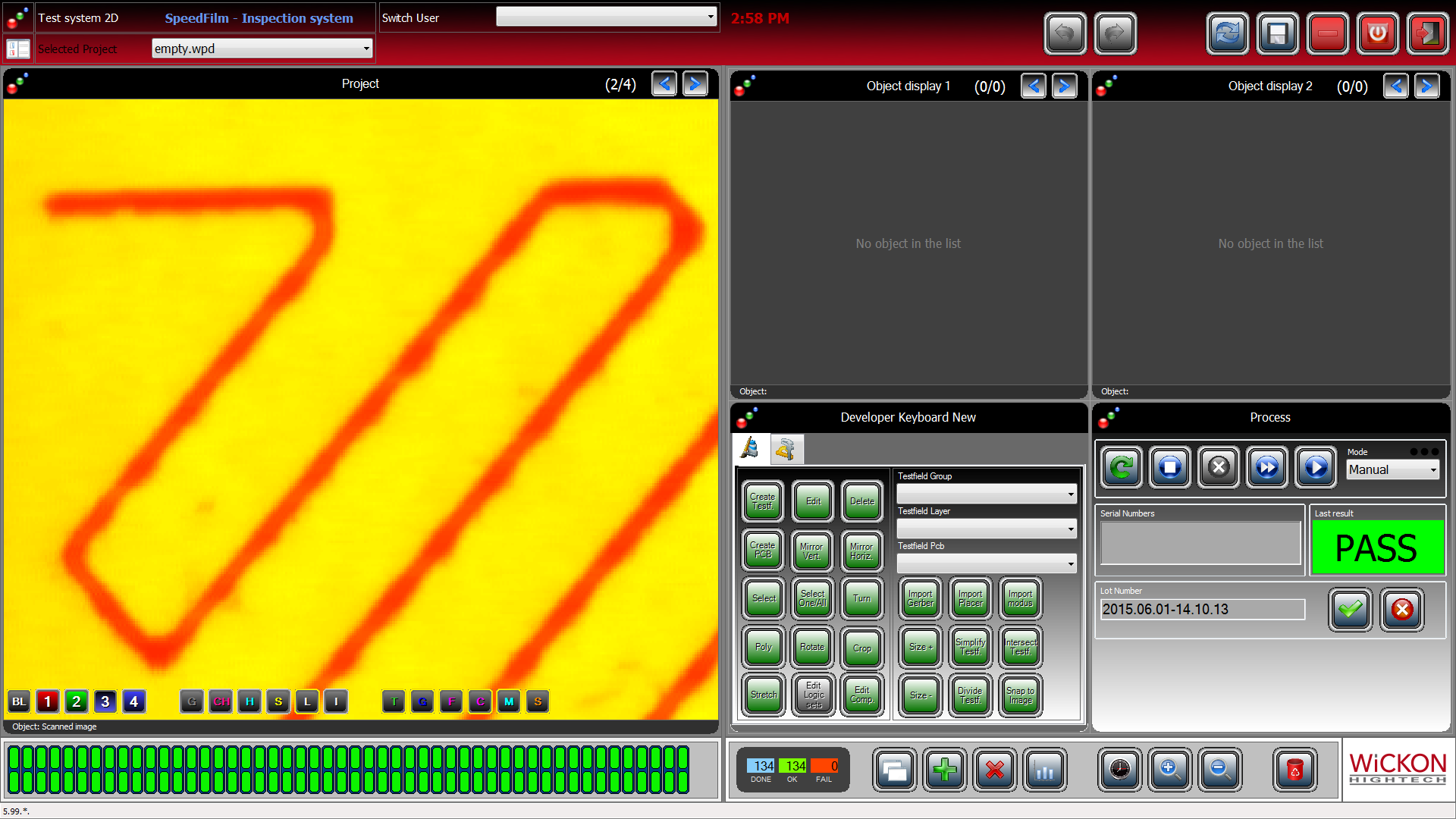

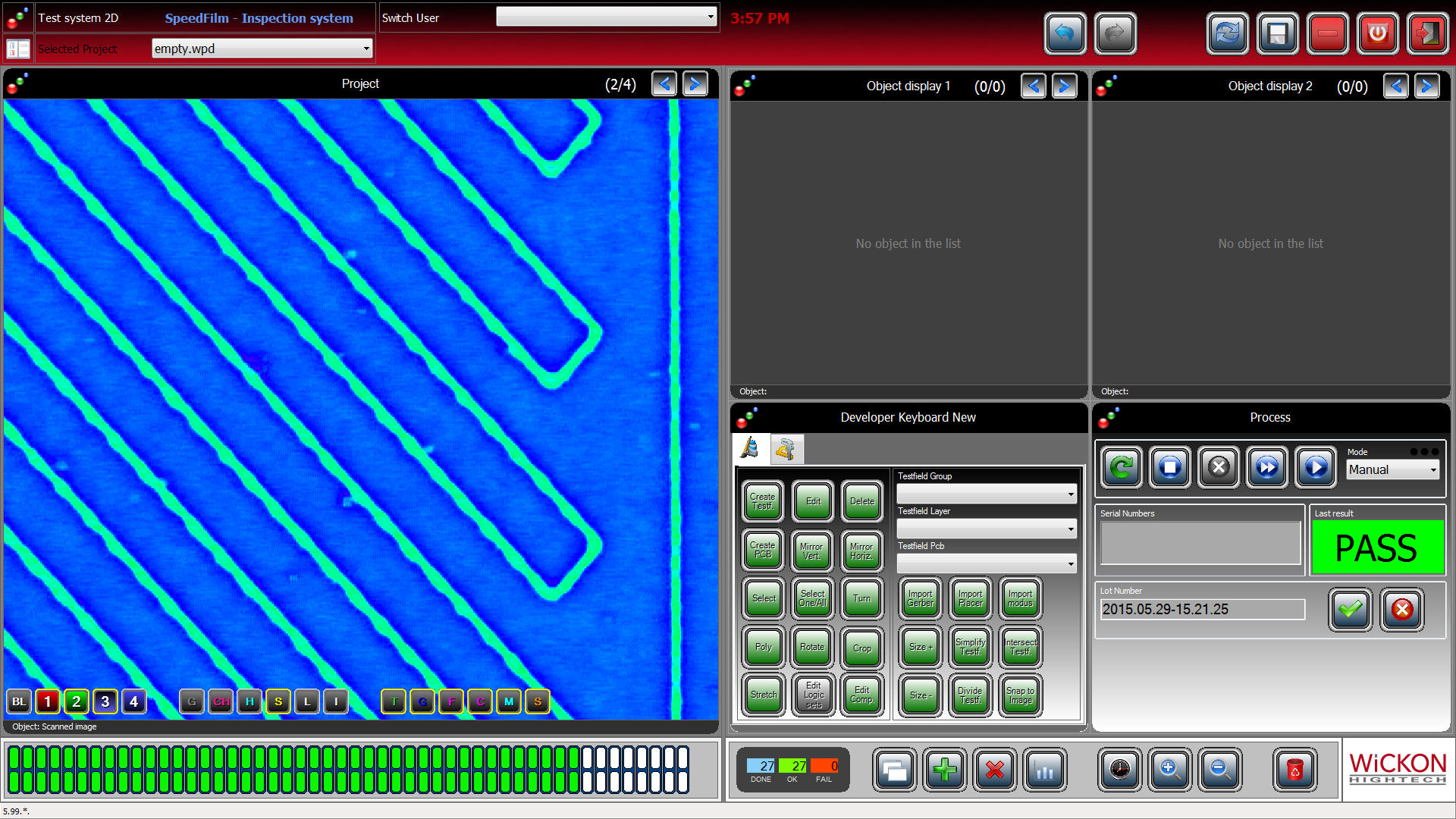

Druckinspektion: Fläche, Druckversatz, X/Y-Versatz, Verdrehung, Formfehler und Freiflächenanalyse

Intelligente Algorithmen vermeiden Pseudofehler
Multi-Layer-Scan für mehrlagige Drucke
Optionen: Offline-Programmierstation, Reparaturstation, BCR, elektrische Breitenverstellung, CSV-Export, Anbindung an MES-Systeme, u.  m.
