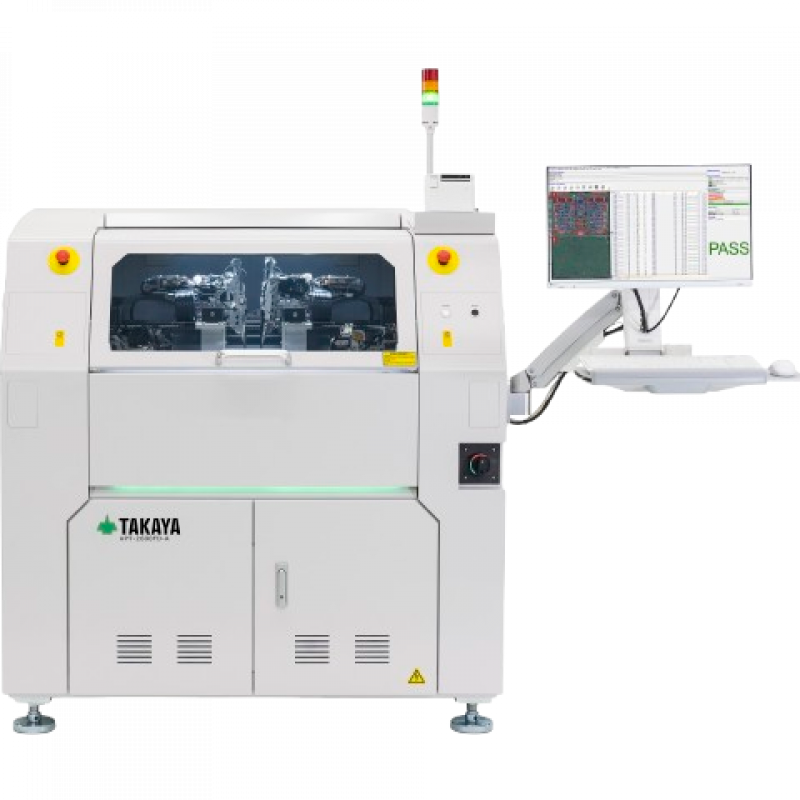

Die APT-2600FD-A ist das Premimum Model der APT- Serie. Die APT-2600FD-Serie ist ein leistungsstarkes Flying-Probe-Testsystem mit 4 Messköpfen und 6 Proben auf der Oberseite und 2 Messköpfe und 4 Proben auf der Unterseite. Ein komplett neuentwickeltes Messsystem und vielfältige neue Testfunktionen verbessern die Testabdeckung erheblich. Die APT-2600FD-Serie verfügt über mehrere 16-Bit-DC-4-Quadranten-Spannungsversogungen und einen programmierbaren AC- Signalgenerator. Dieses ermöglicht sowohl den In-Circuit-Test als auch umfangreiche Funktionstests, um so die Testabdeckung und die Qualität Ihrer Baugruppen weiter zu steigern.
Die APT-2600/ APT-2400 Systeme verfügen über ein neues optisches System mit CMOS Kamera und einer „Liquid Lens“ Diese unterstützt die Autofokus Funktion, 3D Real Map und OCR. Ebenso ermöglicht eine separate Remotekamera die Überwachung der Prüfprozesse in der Fertigung und unterstützt den Remote Debugg ohne dass Sie in der Nähe des Systems sein müssen. Aufgrund des neuen Servo-Control Systems bieten die neuen Systeme die „Zero Impact “ Option. Die neue Steuerung reduziert die Probengeschwindigkeit kurz vor dem Kontakt auf Null und nutzt zum Kontaktieren nur den Federdruck der Nadel. Dadurch wird eine sanfte Kontaktierung ermöglicht und der Anpressdruck auf den Kontaktpunkt erheblich reduziert. Dieses gewährleistet eine schonende Kontaktierung auch bei empfindlichen Leiterplatten. Ein neuartiges Reinigungssystem für die Proben sorgt dafür, dass diese von Flußmitteln und Verunreinigung befreit werden und somit optimale Messergebnisse garantiert sind. Neu sind auch die Temperatursensoren, die es ermöglichen die Temperatur von Halbleitern und temperaturabhängigen Bauteilen in die Messung mit einfließen zu lassen und anhand des Temperaturkoeffizienten den Kennlinienverlauf zu ermitteln.
Die Innovationen im Überblick:
- Proben-Reinigungssystem
- High-Perfomance-Messeinheit
- Kennlinien(V-I)-Messungen
- integrierte IC-Open-Kalibrierung
- Soft Touch mit „Zero Speed“-Option
- 26bit high resolution Servo-Control-System
- kleinste Kontaktfläche: 50 µm
- CMOS-Farbkameras mit Flüssiglinse
- Autofokus
- OCR/Schriftlesung (Neu)
- 2 fache Laterale Beleuchtungseinheit (Neu)
- Remote-Kamera
- 3D-Color-Real-Map-Funktion zur grafischen Ansicht der Baugruppen
Die Features:
Antriebstechnik und Mechanik (inkl. Optionen)
- Einzigartige Mechanik mit 6 Köpfen & 10 Flying Probes
- Ultraschnelle XYZ-Servo Motoren und Steuerungen
- langlebiges Design der Achsen und des XY-Tisches aus Granit
- Hochflexible „Composite Robot“ Longlife Mess- und Steuerleitungen
- Soft Touch Control
- Messelektronik direkt auf den Prüfköpfen
- flexible Baugruppenaufnahme
- Transportsystem mit automatischer Breitenverstellung
- SMEMA- und HERMES-Schnittstelle
- MES-Kommunikation mittels OPC UA
- Long Board Testing bis 890 mm (Transportsystem erforderlich)
Messeinrichtung (inkl. Optionen)
- 16 Bit DAC/ADC-Messeinrichtung inkl. 3 x DC 4-Quadranten Spannungsversorgungen
- R-, L-, C-Messungen
- Messspannung einstellbar bis < 0,1V
- Kelvin-Messungen
- Guardfunktionen
- Dioden & Zenerdioden Messfunktionen
- Transistoren/FET/Optokoppler/Relais/etc.
- DC/AC-Strom- und Spannungsmessungen
- Spannungsregler/Operationsverstärker/Transformatoren
- Isolationsmessungen
- Durchgangsmessungen
- Frequenzmessungen
- AC-Signalgenerator
- Cluster Tests
- IC Open Sensoren
- 2-LED-Sensoren (Farbe und Intensität)
- Laser für Höhenmessungen (Verwölbung und Bauteile)
- Net Signal Wave (Signaturanalyse)
- Integration externer Spannungsversorgungen und Prüfsysteme
Optisches System (inkl. Optionen)
- 2 x High-Resolution-CMOS-Farbkamera
- Autofokus
- LED-Ringlichtbeleuchtungen
- Positionskorrektur (Versatz, Verdrehung, Schrumpfung)
- Erkennung von verpolten, fehlenden, versetzten oder falschen Bauteilen
- 1D- und 2D-Barcodeerkennung
- Farberkennung von Bauteilen
